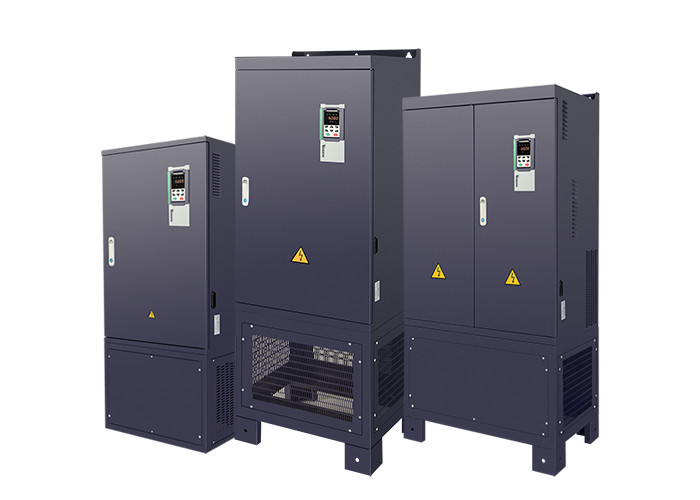

Lecteur thermique 400KW 450KW 500KW à C.A. d'IGBT EMC VFD pour des machines d'automation

1phase/3phase 220V : 200V~240V

3 phase 380V-480V : 380V~480V

Application d'usage universel : 60S pour 150% du courant évalué

Application légère de charge : 60S pour 120% du courant évalué

Contrôle de V/f

Contrôle de vecteur de flux de Sensorless sans carte de PAGE (SVC)

Contrôle de vecteur de flux de vitesse de capteur avec la carte de PAGE (VC)

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

5Hz (V/f)

20Hz (SVC)

50Hz (VC)

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)

Arrangement de Digital : 0,01 hertz

Arrangement analogue : fréquence maximum x 0,1%

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)

SVC : à moins de 5Hz10%, au-dessus de 5Hz5%

VC : 3,0%

V / type de courbe de f : ligne droite, point multi, fonction puissance, V/séparation de f ;

Appui de poussée de couple : Poussée automatique de couple (prémonter), poussée manuelle de couple

Appui linéaire et accélération et décélération de courbe de S ;

4 groupes de temps d'accélération et de décélération, plaçant la gamme 0.00s | 60000s

Contrôle de stalle de surtension : limitez la production d'électricité du moteur en ajustant la fréquence de sortie pour éviter de sauter le défaut de tension ;

Contrôle de stalle de sousvoltage : commandez la puissance du moteur en ajustant la fréquence de sortie pour éviter l'échec de lacet

Contrôle de VdcMax : Limitez la quantité d'énergie produite par le moteur en ajustant la fréquence de sortie pour éviter le voyage de surtension ;

Volts continu de contrôle minimum : Commandez la puissance du moteur en ajustant la fréquence de sortie, pour éviter le défaut de sousvoltage de saut

Norme :

Communication de MODBUS

PEUT S'OUVRIR ET PROFINET (À L'ÉTUDE)

Norme :

5 terminaux d'entrée numérique, l'un d'entre eux soutient l'entrée ultra-rapide d'impulsion jusqu'à 50kHz ;

2 terminaux d'entrée analogique, appui 0 | entrée ou 0 de tension 10V | entrée 20mA actuelle ;

Carte d'option :

4 terminaux d'entrée numérique

2 entrée de tension de l'entrée analogique terminals.support-10V-+10V

norme :

1 terminal de sortie numérique ;

1 terminal de sortie ultra-rapide d'impulsion (type ouvert de collecteur), appui 0 | sortie de signal d'onde 50kHz rectangulaire ;

1 terminal de sortie de relais (le deuxième relais est une option)

2 terminaux de sortie analogique, appui 0 | sortie 20mA actuelle ou 0 | sortie de tension 10V ;

Carte d'option : 4 terminaux de sortie numérique

Filtre interne d'EMC

Se conforme à EN61800-3

Catégorie C3

3ème environnement

Capacité de puissance

(KVA)

Courant d'entrée

(a)

Moteur adaptable

(Kilowatt)
