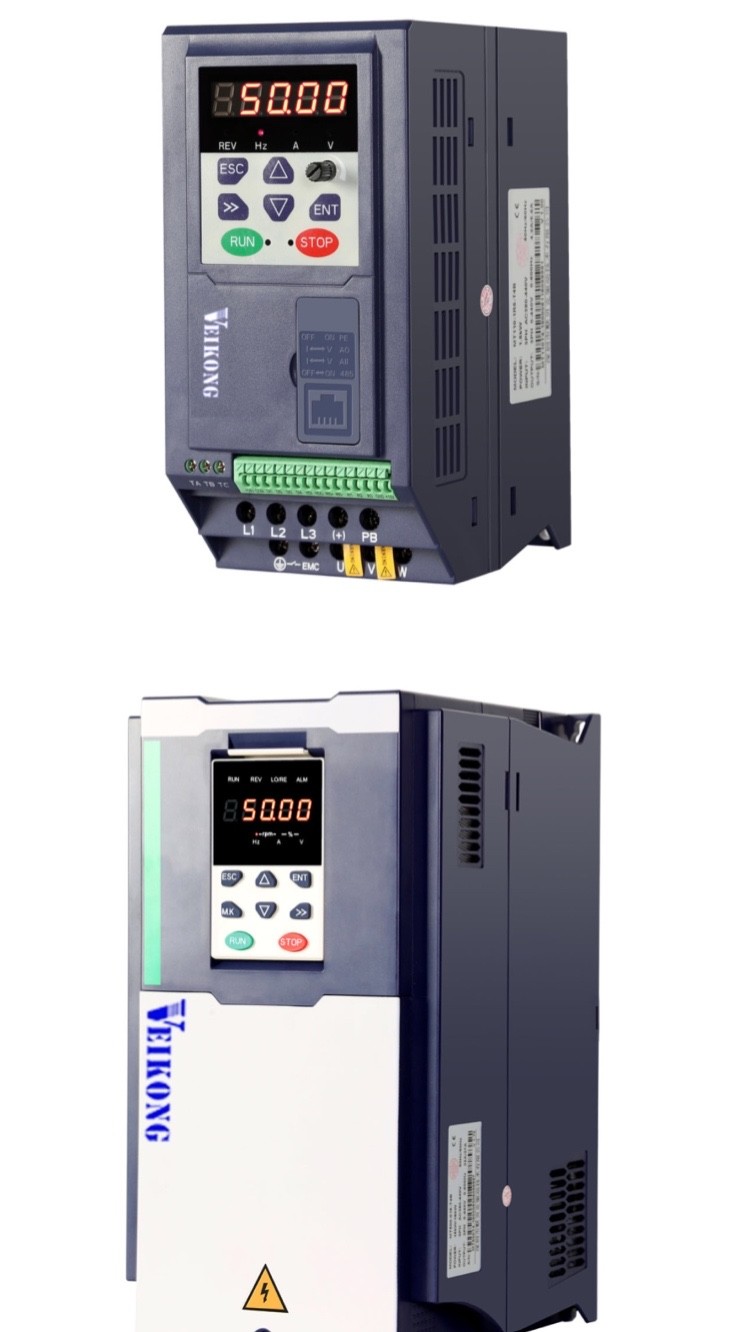

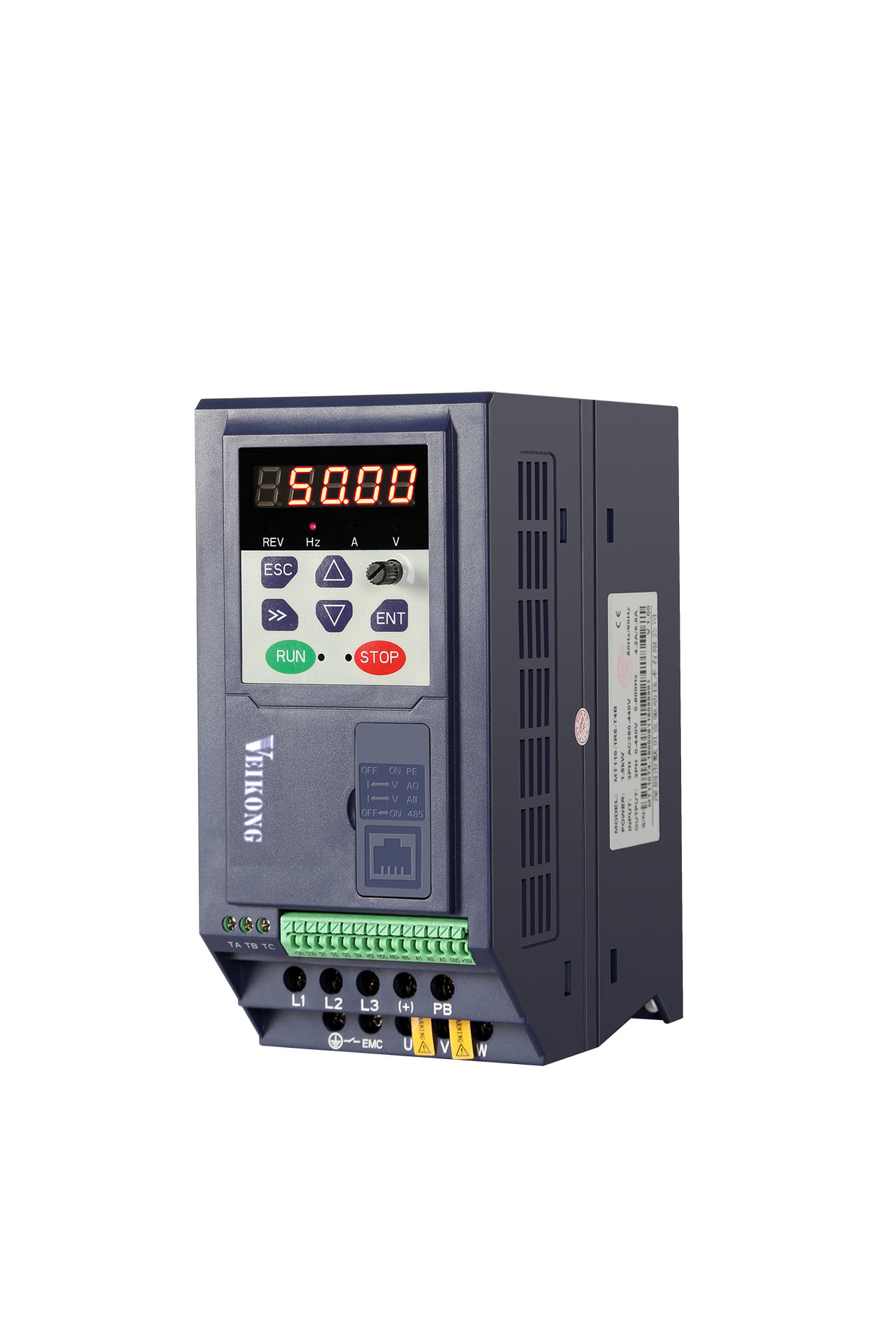

commande variable submersible Mini Size de fréquence de la pompe VFD de 2200W 4000W

Article

Specifiation

Entrée

Tension d'Inuput

1phase/3phase 220V : 200V~240V

3 phase 380V-480V : 380V~480V

Gamme de fluctuation permise de tension

-15%~10%

Fréquence d'entrée

50Hz/60Hz, fluctuation moins de 5%

Sortie

Tension de sortie

1/3phase : tension 0~input

Capacité de surcharge

Application d'usage universel : 60S pour 150% du courant évalué

Application légère de charge : 60S pour 120% du courant évalué

Contrôle

Mode de contrôle

Contrôle de V/f

Contrôle de vecteur de flux de Sensorless sans carte de PAGE (SVC)

Mode opérationnel

Contrôle de vitesse, contrôle de couple (SVC)

Gamme de vitesse

1:100 (V/f)

1:200 (SVC)

Exactitude de contrôle de vitesse

±0.5% (V/f)

±0.2% (SVC)

Réponse de vitesse

5Hz (V/f)

20Hz (SVC)

plage de fréquence

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

Pouvoir séparateur d'en fréquence d'entrée

Arrangement de Digital : 0,01 hertz

Arrangement analogue : fréquence maximum x 0,1%

Couple de démarrage

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

Exactitude de contrôle de couple

SVC : à moins de 5Hz10%, au-dessus de 5Hz5%

VC : 3,0%

Courbe de V/f

V / type de courbe de f : ligne droite, multipoint, fonction puissance, V/séparation de f ;

Appui de poussée de couple : Poussée automatique de couple (prémonter), poussée manuelle de couple

Fréquence donnant la rampe

Appui linéaire et accélération et décélération de courbe de S ;

4 groupes de temps d'accélération et de décélération, plaçant la gamme 0.00s | 60000s

Contrôle de tension de barre omnibus courant continu

Contrôle de stalle de surtension : limitez la production d'électricité du moteur en ajustant la fréquence de sortie pour éviter de sauter le défaut de tension ;

Contrôle de stalle de sousvoltage : commandez la puissance du moteur en ajustant la fréquence de sortie pour éviter l'échec de lacet

Contrôle de VdcMax : Limitez la quantité d'énergie produite par le moteur en ajustant la fréquence de sortie pour éviter le voyage de surtension ;

Contrôle de VdcMin : Commandez la puissance du moteur en ajustant la fréquence de sortie, pour éviter le défaut de sousvoltage de saut

Fréquence porteuse

1kHz~16kHz (varie selon le type)

Méthode de démarrage

Début direct (peut être le frein superposé de C.C) ; début de cheminement de vitesse

Méthode d'arrêt

Arrêt de décélération (peut être le C.C superposé freinant) ; libre pour s'arrêter

Fonction de Maincontrol

Pulsez le contrôle, le contrôle d'abattement, l'opération de jusqu'à 16 vitesses, la manière d'éviter dangereuse de vitesse, l'opération de fréquence d'oscillation, l'accélération et la commutation de temps de décélération, séparation de VF, du freinage d'excitation, du contrôle du processus PID, dormir et réveiller la fonction, la logique simple intégrée de PLC, les terminaux virtuels d'entrée et sortie, l'unité de retard intégrée, l'unité intégrée de comparaison et l'unité de logique, sauvegarde et restauration de paramètre, disque parfait de défaut, la remise de défaut, deux groupes de moteur parametersfreeswitching, câblage de sortie d'échange de logiciel, terminaux HAUT/BAS

Fonction

Clavier numérique

Clavier numérique de LED Digital et clavier numérique d'affichage à cristaux liquides (option) et affichage à LED externe

communication

Norme :

Communication de MODBUS

Terminal d'entrée

Taille A : 4 terminaux d'entrée numérique et terminaux de 1 entrée analogique

Taille B : 5 terminaux d'entrée numérique, l'un d'entre eux soutient l'entrée ultra-rapide d'impulsion jusqu'à 50kHz ; terminalssupport 0 de l'entrée 2 analogique | entrée ou 0 de tension 10V | entrée 20mA actuelle ;

Terminal de sortie

Classez un 1 terminal de sortie numérique ;

1 terminal de sortie de relais (appui PAS seul)

terminaux de 1 sortie analogique, appui 0 | sortie 20mA actuelle ou 0 | sortie de tension 10V ;

Terminal de sortie numérique de la taille B 1 ;

1 terminal de sortie ultra-rapide d'impulsion (type ouvert de collecteur), appui 0 | sortie de signal d'onde 50kHz rectangulaire ;

1 terminal de sortie de relais (NE SOUTENEZ NON ET L'OR)

terminaux de 1 sortie analogique, appui 0 | sortie 20mA actuelle ou 0 | sortie de tension 10V ;

Protection

Référez-vous au chapitre 6" dépannage et contre-mesures » pour la fonction de protection

Environnement

Emplacement d'installation

D'intérieur, aucun lumière du soleil directe, poussière, gaz corrosif, gaz combustible, fumée d'huile, vapeur, égouttement ou sel.

Altitude

0-3000m.inverter sera sous-sollicité si l'altitude un plus haut than1000m et le courant de sortie évalué réduiront de 1% si augmentation d'altitude de 100m

Température ambiante

-10°C~ +40°C, (sous-sollicité si la température ambiante est entre 40°C et 50°C) diminution évaluée maximum de courant de sortie 50°C de 1,5% si augmentation de la température par 1°C

Humidité

Moins que 95%RH, sans condensation

Vibration

Moins de 5,9 m/s2 (0,6 g)

Température de stockage

-20°C | +60°C

D'autres

Installation

Armoire fixée au mur et contrôlée par le plancher, transmurale

Niveau de protection

IP20

méthode de refroidissement

Le refroidissement à air forcé POUR LA TAILLE B, CLASSENT A (le REFROIDISSEMENT NATUREL)

Modèle

Capacité de puissance

(KVA)

Courant d'entrée

(a)

Courant de sortie (A)

Moteur adaptable

(Kilowatt)

TAILLE

Unité de frein

Charge lourde

Charge légère

phase 3 : 380V-480V, 50/60Hz

VFD500M-R75GT4B

1,6

3,2

2,5

4,2

0,75

TAILLE B

Interne

VFD500M-1R5GT4B

2,8

4,7

4,2

5,6

1,5

VFD500M-2R2GT4B

3,7

7,8

5,6

9,4

2,2

VFD500M-4R0GT4B

6,2

11,6

9,4

10,5

3,7

VFD500M-5R5GT4B

8,6

15,6

13,0

17,0

5,5

TAILLE C

Interne

VFD500M-7R5GT4B

11,2

20,5

17,0

23,0

7,5

1 phase : 200-240V, 50/60Hz

VFD500M-R40GS2B

1,2

6,9

2,8

3,2

0,4

SIZEA

Interne

VFD500M-R75GS2B

2,1

12,2

4,5

4,8

0,75

VFD500M-1R5GS2B

3,1

17,0

8,0

10,6

1,5

SIZEB

VFD500M-2R2GS2B

4,1

21,0

10,6

12,5

2,2

phase 3 : 200V-240V, 50/60Hz

VFD500M-R40GT2B

1,2

4

2,8

3,2

0,4

Taille B

Interne

VFD500M-R75GT2B

2,1

7,1

4,5

4,8

0,75

VFD500M-1R5GT2B

3,1

11,3

8,0

10,6

1,5

VFD500M-2R2GT2B

4,1

14,5

10,6

12,5

2,2
