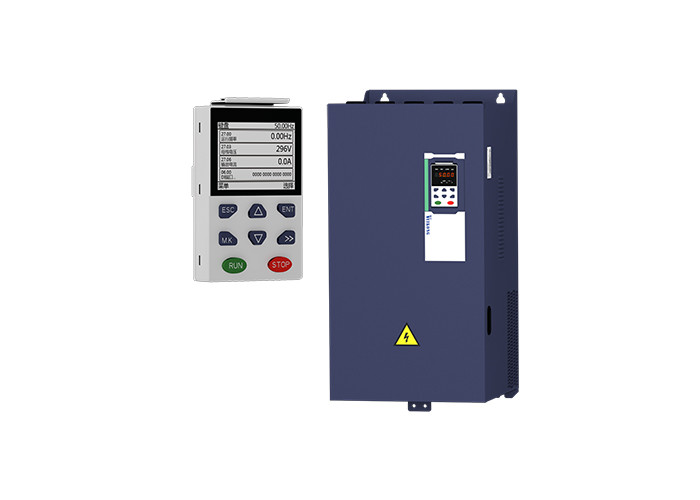

Lecteur variable triphasé 30kw 40hp de fréquence monophasé VFD
  • Three Phase Single Phase VFD Variable Frequency Drive 30kw 40hp
  • Three Phase Single Phase VFD Variable Frequency Drive 30kw 40hp
  • Three Phase Single Phase VFD Variable Frequency Drive 30kw 40hp
  • Three Phase Single Phase VFD Variable Frequency Drive 30kw 40hp
  • Three Phase Single Phase VFD Variable Frequency Drive 30kw 40hp
Lieu d'origine LA CHINE
Nom de marque VEIKONG
Certification CE, ROHS
Numéro de modèle VFD500-030G/037GT4B
Quantité de commande min 1
Prix Please contact quotation
Détails d'emballage l'inverseur de <45kw soit le paquet utilisé de carton, ≥45kw soit paquet en bois utilisé de cas
Délai de livraison dépend des quantités
Conditions de paiement T/T, Western Union, L/C
Capacité d'approvisionnement 1000 UNITÉS PAR SEMAINE
Détails sur le produit
Tension 380V/220V Puissance 30Kw/40hp
Mode de contrôle Contrôle de V/F, contrôle de vecteur Niveau de protection IP20/IP65
Communciaton Modbus485 Canopen Profinet Clavier Clavier numérique de LED, clavier numérique d'affichage à cristaux liquides, double clavier numériqu
Surligner

Lecteur variable 30kw de fréquence de VFD

,

Lecteur variable 3 40hp de fréquence de VFD

,

Vfd monophasé 40hp
Description de produit

monophasé triphasé variable du lecteur VFD de fréquence de 30kw 40hp 220v 380v



Données techniques de VEIKONG VFD500 :



Article Specifiation
Entrée Tension d'Inuput

1phase/3phase 220V : 200V~240V

3 phase 380V-480V : 380V~480V
  Gamme de fluctuation permise de tension -15%~10%
  Fréquence d'entrée 50Hz/60Hz, fluctuation moins de 5%
Sortie Tension de sortie 3phase : tension 0~input
  Capacité de surcharge

Application d'usage universel : 60S pour 150% du courant évalué

Application légère de charge : 60S pour 120% du courant évalué
Contrôle Mode de contrôle

Contrôle de V/f

Contrôle de vecteur de flux de Sensorless sans carte de PAGE (SVC)

Contrôle de vecteur de flux de vitesse de capteur avec la carte de PAGE (VC)
  Mode opérationnel Contrôle de vitesse, contrôle de couple (SVC et VC)
  Gamme de vitesse

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)
  Exactitude de contrôle de vitesse

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)
  Réponse de vitesse

5Hz (V/f)

20Hz (SVC)

50Hz (VC)
  plage de fréquence

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)
  Pouvoir séparateur d'en fréquence d'entrée

Arrangement de Digital : 0,01 hertz

Arrangement analogue : fréquence maximum x 0,1%
  Couple de démarrage

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)
  Exactitude de contrôle de couple

SVC : à moins de 5Hz10%, au-dessus de 5Hz5%

VC : 3,0%
  Courbe de V/f

V / type de courbe de f : ligne droite, multipoint, fonction puissance, V/séparation de f ;

Appui de poussée de couple : Poussée automatique de couple (prémonter), poussée manuelle de couple
  Fréquence donnant la rampe

Appui linéaire et accélération et décélération de courbe de S ;

4 groupes de temps d'accélération et de décélération, plaçant la gamme 0.00s | 60000s
  Contrôle de tension de barre omnibus courant continu

Contrôle de stalle de surtension : limitez la production d'électricité du moteur en ajustant la fréquence de sortie pour éviter de sauter le défaut de tension ;



Contrôle de stalle de sousvoltage : commandez la puissance du moteur en ajustant la fréquence de sortie pour éviter l'échec de lacet



Contrôle de VdcMax : Limitez la quantité d'énergie produite par le moteur en ajustant la fréquence de sortie pour éviter le voyage de surtension ;

Contrôle de VdcMin : Commandez la puissance du moteur en ajustant la fréquence de sortie, pour éviter le défaut de sousvoltage de saut
  Fréquence porteuse 1kHz~12kHz (varie selon le type)
  Méthode de démarrage

Début direct (peut être le frein superposé de C.C) ; début de cheminement de vitesse
  Méthode d'arrêt Arrêt de décélération (peut être le C.C superposé freinant) ; libre pour s'arrêter
Fonction de Maincontrol Pulsez le contrôle, le contrôle d'abattement, l'opération de jusqu'à 16 vitesses, la manière d'éviter dangereuse de vitesse, l'opération de fréquence d'oscillation, l'accélération et la commutation de temps de décélération, séparation de VF, du freinage d'excitation, du contrôle du processus PID, dormir et réveiller la fonction, la logique simple intégrée de PLC, les terminaux virtuels d'entrée et sortie, l'unité de retard intégrée, l'unité intégrée de comparaison et l'unité de logique, sauvegarde et restauration de paramètre, disque parfait de défaut, la remise de défaut, deux groupes de moteur parametersfreeswitching, câblage de sortie d'échange de logiciel, terminaux HAUT/BAS
Fonction Clavier numérique Clavier de LED Digital et clavier numérique d'affichage à cristaux liquides (option)
Communication

Norme :

Communication de MODBUS

PEUT S'OUVRIR ET PROFINET (À L'ÉTUDE)

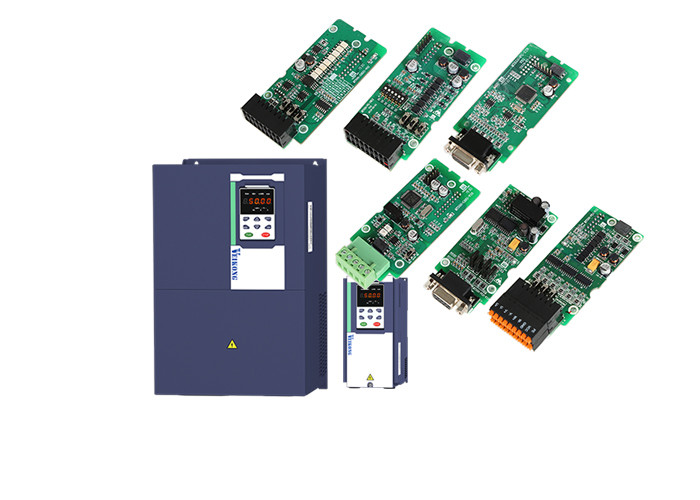

Carte de PAGE Carte d'interface par accroissement d'encodeur (sortie différentielle et collecteur ouvert), carte de transformateur rotatoire
Terminal d'entrée

Norme :

5 terminaux d'entrée numérique, l'un d'entre eux soutient l'entrée ultra-rapide d'impulsion jusqu'à 50kHz ;

2 terminaux d'entrée analogique, appui 0 | entrée ou 0 de tension 10V | entrée 20mA actuelle ;

Carte d'option :

4 terminaux d'entrée numérique

2 entrée de tension de l'entrée analogique terminals.support-10V-+10V
Terminal de sortie

norme :

1 terminal de sortie numérique ;

1 terminal de sortie ultra-rapide d'impulsion (type ouvert de collecteur), appui 0 | sortie de signal d'onde 50kHz rectangulaire ;

1 terminal de sortie de relais (le deuxième relais est une option)

2 terminaux de sortie analogique, appui 0 | sortie 20mA actuelle ou 0 | sortie de tension 10V ;

Carte d'option : 4 terminaux de sortie numérique
Protection Référez-vous au chapitre 6" dépannage et contre-mesures » pour la fonction de protection
Environnement Emplacement d'installation D'intérieur, aucun lumière du soleil directe, poussière, gaz corrosif, gaz combustible, fumée d'huile, vapeur, égouttement ou sel.
Altitude 0-3000m.inverter sera sous-sollicité si l'altitude un plus haut than1000m et le courant de sortie évalué réduiront de 1% si augmentation d'altitude de 100m
Température ambiante -10°C~ +40°C, (sous-sollicité si la température ambiante est entre 40°C et 50°C) diminution évaluée maximum de courant de sortie 50°C de 1,5% si augmentation de la température par 1°C
Humidité Moins que 95%RH, sans condensation
Vibration Moins de 5,9 m/s2 (0,6 g)
Température de stockage -20°C | +60°C
D'autres Installation Armoire fixée au mur et contrôlée par le plancher, transmurale
Niveau de protection IP20
méthode de refroidissement Refroidissement à air forcé
EMC CE ROHS

Filtre interne d'EMC

Se conforme à EN61800-3

Catégorie C3

3ème environnement



Remplacez l'application célèbre de vfd de marques en général.



Lecteur variable triphasé 30kw 40hp de fréquence monophasé VFD 0

Fonction de PID

Groupe-fonction 40 PID
r40.00 Valeur finale de sortie de PID Seule unité lue : 0,1% - ●
r40.01 Valeur réglée finale de PID Seule unité lue : 0,1% - ●
r40.02 Valeur finale de retour de PID Seule unité lue : 0,1% - ●
r40.03 Valeur de déviation de PID Seule unité lue : 0,1% - ●



P40.04 Source de référence de PID

Le chiffre de l'unité : Source de référence principale de PID (ref1)

0 : Arrangement de Digtital

1 : AI1

2 : AI2

3 : AI3 (la carte d'expansion d'E/S)

4 : AI4 (la carte d'expansion d'E/S)

5 : Impulsion à haute fréquence de HDI

6 : Communication

Le chiffre de Ten : Source de référence de PID Auxilary (ref2) mêmes que le chiffre de l'unité

 00 ☆
P40.05 Gamme de retour donnée par PID 0.01~655.35 100,00 ☆
P40.06 Arrangement numérique 0 de PID 0.0~P40.05 0,0% ☆
P40.07 Arrangement numérique 1 de PID 0.0~P40.05 0,0% ☆
P40.08 Arrangement numérique 2 de PID 0.0~P40.05 0,0% ☆
P40.09 Arrangement numérique 3 de PID 0.0~P40.05 0,0% ☆

Quand la source de référence de PID est arrangement numérique, l'arrangement numérique 0~3 de PID dépend de la fonction 43 de DI terminal (préréglez le terminal de PID I) et 44 (terminal de préréglage PID 2) :

préréglage PID terminal1 terminal préréglé 2 de PID Valeur d'arrangement de PID Digital (0,1%)
inefficace inefficace P40.06 * 100,0%/P40.05
inefficace efficace P40.07 * 100,0%/P40.05
efficace inefficace P40.08 * 100,0%/P40.05
efficace efficace P40.09 * 100,0%/P40.05

Par exemple : Quand AI1 est employé comme retour de PID, si la gamme complète correspond à la pression 16.0kg et exige du contrôle de PID d'être 8.0kg ; puis la gamme réglée de retour de P40.05 PID à 16,00, terminal numérique de référence de PID choisi à P40.06, a placé P40.06 (arrangement 0 de préréglage de PID) pour être 8,00



Quand la source de référence de PID est arrangement numérique, l'arrangement numérique 0~3 de PID dépend de la fonction 43 de DI terminal (préréglez le terminal de PID I) et 44 (terminal de préréglage PID 2) :

préréglage PID terminal1 terminal préréglé 2 de PID Valeur d'arrangement de PID Digital (0,1%)
inefficace inefficace P40.06 * 100,0%/P40.05
inefficace efficace P40.07 * 100,0%/P40.05
efficace inefficace P40.08 * 100,0%/P40.05
efficace efficace P40.09 * 100,0%/P40.05

Par exemple : Quand AI1 est employé comme retour de PID, si la gamme complète correspond à la pression 16.0kg et exige du contrôle de PID d'être 8.0kg ; puis la gamme réglée de retour de P40.05 PID à 16,00, terminal numérique de référence de PID choisi à P40.06, a placé P40.06 (arrangement 0 de préréglage de PID) pour être 8,00


P40.10 Sélection de source de référence de PID 0 : ref1
1 : ref1+ref2
2 : ref1-ref2
3 : ref1*ref2
4 : ref1/ref2
5 : Minute (ref1, ref2)
6 : Maximum (ref1, ref2)
7 (ref1+ref2)/2
8 : changement de fdb1and fdb2		 0 ☆
P40.11 Retour source1 de PID

Le chiffre 0 de l'unité : Retour source1 (fdb1) de PID

0 : AI1

1 : AI2

2 : AI3 (carte d'option)

3 : AI4 (carte d'option)

4 : PLUSE (HDI)

5 : Communication

6 : Courant de sortie évalué de moteur

7 : Fréquence de sortie évaluée de moteur

8 : Couple de sortie évaluée de moteur

9 : Fréquence de sortie évaluée de moteur

Le chiffre de Ten : Retour source2 (fdb2) de PID

Mêmes que le chiffre de l'unité

 00 ☆
P40.13 Sélection de fonction de retour de PID 0 : fdb1
1 : fdb1+fdb2
2 : fdb1-fdb2
3 : fdb1*fdb2
4 : fdb1/fdb2
5 : La minute (fdb1, fdb2) prennent à fdb1.fdb2 une plus petite valeur
6 : Maximum (fdb1, fdb2) prenez à fdb1.fdb2 une plus grande valeur
7 : (ref1+ref2)/2
8 : changement de fdb1and fdb2		 0 ☆
P40.14 Caractéristique de sortie de PID

0 : La sortie de PID est positive : quand le signal de retour dépasse la valeur de référence de PID, la fréquence de sortie de l'inverseur diminuera pour équilibrer le PID. Par exemple, le contrôle de la tension PID pendant la conclusion

1 : La sortie de PID est négative : Quand le signal de retour est plus fort que la valeur de référence de PID, la fréquence de sortie de l'inverseur augmentera pour équilibrer le PID. Par exemple, le contrôle de la tension PID pendant le wrapdown

 0 ☆

La caractéristique de sortie de PID est déterminée par P40.14 et positif de la fonction PID de Di terminal 42/commutation négative :

P40.14 = 0 et « 42 : Terminal de changement positif/négatif de PID » est invalide : : La caractéristique de sortie de PID est positive

P40.14 = 0 et « 42 : Terminal de changement positif/négatif de PID » est valide : : La caractéristique de sortie de PID est négative

P40.14 = 1 et « 42 : Terminal de changement positif/négatif de PID » est invalide : : La caractéristique de sortie de PID est négative

P40.14 = 1 et « 42 : Terminal de changement positif/négatif de PID » est valide : : La caractéristique de sortie de PID est positive
P40.15 Limite supérieure de sortie de PID -100.0%~100.0% 100,0% ☆
P40.16 limite inférieure de sortie de PID -100.0%~100.0% 0,0% ☆
P40.17 Gain KP1 de Proportaional

0.00~10.00

La fonction est appliquée au gain proportionnel P de l'entrée de PID.

P détermine la force du régleur entier de PID. Le paramètre de 100 signifie que quand la compensation du retour de PID et de la valeur indiquée est 100%, la gamme de ajustement du PID s'ajustent est la fréquence maximale (ignorant la fonction intégrale et la fonction différentielle).



 5,0% ☆
P40.18 Temps intégral TI1

0.01s~10.00s

Ce paramètre détermine la vitesse du régleur de PID pour effectuer l'ajustement intégral sur la déviation du retour et de la référence de PID.

Quand la déviation du retour et de la référence de PID est 100%, le régleur intégral fonctionne sans interruption après l'heure (ignorant l'effet proportionnel et l'effet différentiel) de réaliser la fréquence maximale (P01.06) ou la tension maximale (P12.21). Plus court le temps intégral, plus fort est

ajustement





 1.00s ☆
P40.19 Temps différentiel TD1

0.000s~10.000s

Ce paramètre détermine la force du rapport de changement quand le régleur de PID effectue l'ajustement intégral sur la déviation du retour et de la référence de PID.

Si le retour de PID change 100% pendant le temps, l'ajustement du régleur intégral (ignorant l'effet proportionnel et l'effet différentiel) est la fréquence maximale (P01.06) ou la tension maximale (P12.21). Plus longtemps le temps intégral, plus fort est l'ajustement.



 0.000s ☆
P40.20 Gain KP2 de Proportaional 0.00~200.0%. 5,0% ☆
P40.21 Temps intégral TI2

0.00s (pas tout effet intégral) ~20.00s



 1.00s ☆
P40.22 Temps différentiel TD2 0.000s~0.100s 0.000s ☆
P40.23 État de changement de paramètre de PID

0 : aucun changement

Ne commutez pas, l'utilisation KP1, TI1, TD1
1 : changement par l'intermédiaire des DI

Commutateur par DI terminal

KP1, TI1, TD1 sont employés quand la fonction de no. 41 de DI terminal est invalide ; KP2, TI2, TD2 sont employés si valides
2 : changement automatique basé sur la déviation

La valeur absolue de la commande de PID et de la déviation de retour est moins que P40.24, utilisant KP1, TI1, TD1 ; la valeur absolue de la déviation est plus grande que P40.25, utilisant KP2, TI2, les paramètres TD2 ; la valeur absolue de la déviation est entre P40.24~P40.25, les deux ensembles de paramètres transitioned linéairement.

 0 ☆
P40.24 Devation 1 de changement de paramètre de PID 0.0%~P40-25 20,0% ☆
P40.25 Devation 2 de changement de paramètre de PID P40-24~100.0% 80,0% ☆
