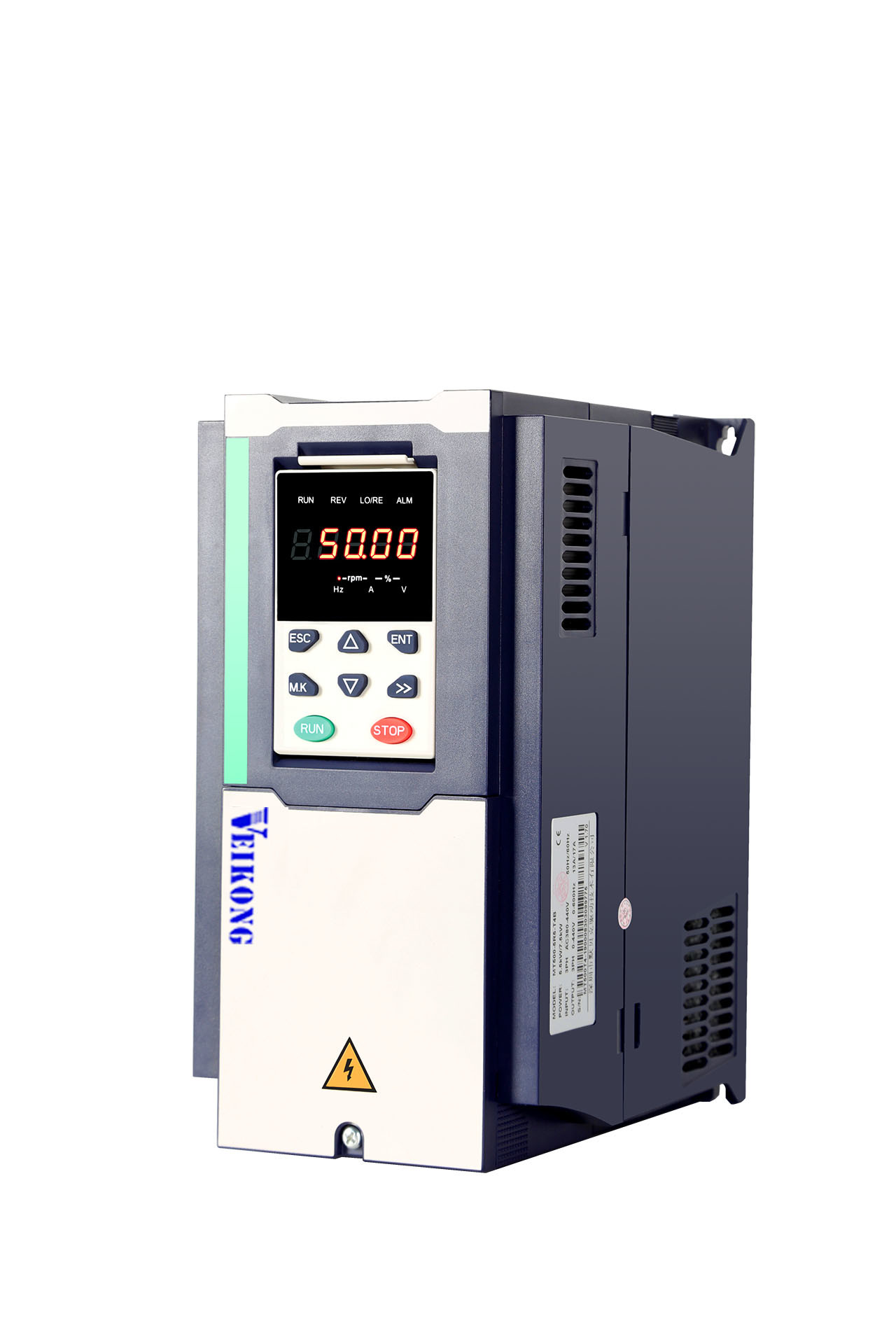

Contrôle de vecteur variable d'entraînement de fréquence d'IP65 22kw 30hp VFD
| Lieu d'origine | LA CHINE |
|---|---|
| Nom de marque | VEIKONG |
| Certification | CE, ROHS |
| Numéro de modèle | VFD500-022G/030GT4B |
| Quantité de commande min | 1 |
| Prix | Please contact quotation |
| Détails d'emballage | l'inverseur de <45kw soit le paquet utilisé de carton, ≥45kw soit paquet en bois utilisé de cas |
| Délai de livraison | dépend des quantités |
| Conditions de paiement | T/T, Western Union, L/C |
| Capacité d'approvisionnement | 1000 UNITÉS PAR SEMAINE |
Détails sur le produit
| Tension | 380v/220v | Puissance | 22Kw |
|---|---|---|---|
| Actuel | 45A | Niveau de protection | IP20/IP65 |
| Type | Inverseur de fréquence à C.A. | Type de sortie | Tripler |
| Surligner | commande variable de fréquence de 30hp VFD,Commande variable de fréquence d'IP65 VFD,Vfd d'IP65 30hp |
||
Description de produit
les INVERSEURS variables d'ENTRAÎNEMENT à C.A. du lecteur VFD de fréquence de 22kw 30hp dirigent le contrôle
Avantage de produit
1. Installation externe optimisée et conception de structure et indépendante interne d'air de conduite, conception d'espace électrique entièrement incluse.
2. La fonction automatique de régulation de tension de sortie (AVR), ajustent automatiquement la durée d'impulsion de sortie pour éliminer l'influence du changement de grille sur la charge.
3. Fonction réglementaire intégrée de PID pour faciliter la réalisation du contrôle de boucle bloquée de la température, de la pression et de l'écoulement, et pour réduire le coût du système de contrôle.
4. Protocole de transmission standard de MODBUS. Facile de réaliser la communication entre le PLC, l'IPC et d'autres équipements industriels.
| Article | Specifiation | |
| Entrée | Tension d'Inuput |
1phase/3phase 220V : 200V~240V 3 phase 380V-480V : 380V~480V |
| Gamme de fluctuation permise de tension | -15%~10% | |
| Fréquence d'entrée | 50Hz/60Hz, fluctuation moins de 5% | |
| Sortie | Tension de sortie | 3phase : tension 0~input |
| Capacité de surcharge |
Application d'usage universel : 60S pour 150% du courant évalué Application légère de charge : 60S pour 120% du courant évalué |
|
| Contrôle | Mode de contrôle |
Contrôle de V/f Contrôle de vecteur de flux de Sensorless sans carte de PAGE (SVC) Contrôle de vecteur de flux de vitesse de capteur avec la carte de PAGE (VC) |
| Mode opérationnel | Contrôle de vitesse, contrôle de couple (SVC et VC) | |
| Gamme de vitesse |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
| Exactitude de contrôle de vitesse |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
| Réponse de vitesse |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
| plage de fréquence |
0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC) |
|
| Pouvoir séparateur d'en fréquence d'entrée |
Arrangement de Digital : 0,01 hertz Arrangement analogue : fréquence maximum x 0,1% |
|
| Couple de démarrage |
150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC) |
|
| Exactitude de contrôle de couple |
SVC : à moins de 5Hz10%, au-dessus de 5Hz5% VC : 3,0% |
|
| Courbe de V/f |
V / type de courbe de f : ligne droite, multipoint, fonction puissance, V/séparation de f ; Appui de poussée de couple : Poussée automatique de couple (prémonter), poussée manuelle de couple |
|
| Fréquence donnant la rampe |
Appui linéaire et accélération et décélération de courbe de S ; 4 groupes de temps d'accélération et de décélération, plaçant la gamme 0.00s | 60000s |
|
| Contrôle de tension de barre omnibus courant continu |
Contrôle de stalle de surtension : limitez la production d'électricité du moteur en ajustant la fréquence de sortie pour éviter de sauter le défaut de tension ;
Contrôle de stalle de sousvoltage : commandez la puissance du moteur en ajustant la fréquence de sortie pour éviter l'échec de lacet
Contrôle de VdcMax : Limitez la quantité d'énergie produite par le moteur en ajustant la fréquence de sortie pour éviter le voyage de surtension ; Contrôle de VdcMin : Commandez la puissance du moteur en ajustant la fréquence de sortie, pour éviter le défaut de sousvoltage de saut |
|
| Fréquence porteuse | 1kHz~12kHz (varie selon le type) | |
| Méthode de démarrage |
Début direct (peut être le frein superposé de C.C) ; début de cheminement de vitesse |
|
| Méthode d'arrêt | Arrêt de décélération (peut être le C.C superposé freinant) ; libre pour s'arrêter | |
| Fonction de Maincontrol | Pulsez le contrôle, le contrôle d'abattement, l'opération de jusqu'à 16 vitesses, la manière d'éviter dangereuse de vitesse, l'opération de fréquence d'oscillation, l'accélération et la commutation de temps de décélération, séparation de VF, du freinage d'excitation, du contrôle du processus PID, dormir et réveiller la fonction, la logique simple intégrée de PLC, les terminaux virtuels d'entrée et sortie, l'unité de retard intégrée, l'unité intégrée de comparaison et l'unité de logique, sauvegarde et restauration de paramètre, disque parfait de défaut, la remise de défaut, deux groupes de moteur parametersfreeswitching, câblage de sortie d'échange de logiciel, terminaux HAUT/BAS | |

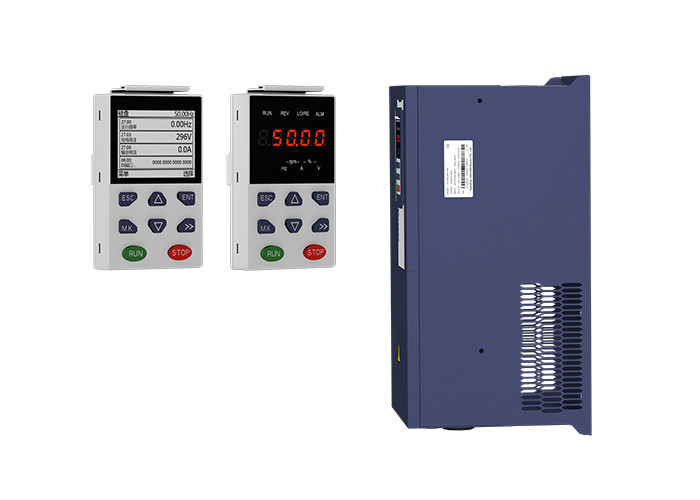

| Fonction | Clavier numérique | Clavier de LED Digital et clavier numérique d'affichage à cristaux liquides (option) |
| Communication |
Norme : Communication de MODBUS PEUT S'OUVRIR ET PROFINET (À L'ÉTUDE) |
|

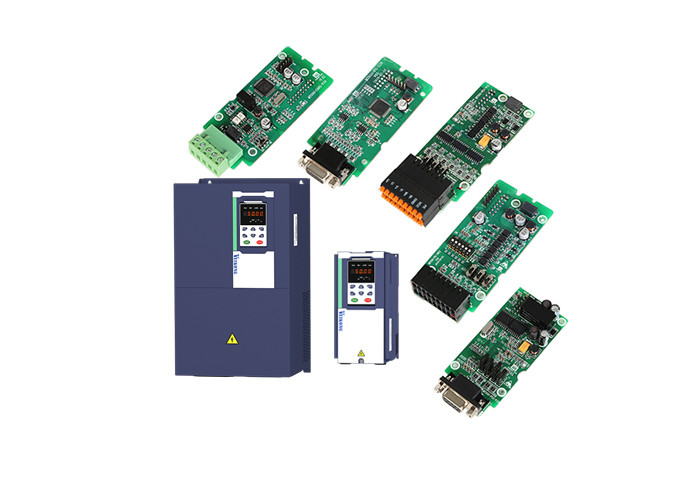

| Carte de PAGE | Carte d'interface par accroissement d'encodeur (sortie différentielle et collecteur ouvert), carte de transformateur rotatoire | |
| Terminal d'entrée |
Norme : 5 terminaux d'entrée numérique, l'un d'entre eux soutient l'entrée ultra-rapide d'impulsion jusqu'à 50kHz ; 2 terminaux d'entrée analogique, appui 0 | entrée ou 0 de tension 10V | entrée 20mA actuelle ; Carte d'option : 4 terminaux d'entrée numérique 2 entrée de tension de l'entrée analogique terminals.support-10V-+10V |
|
| Terminal de sortie |
norme : 1 terminal de sortie numérique ; 1 terminal de sortie ultra-rapide d'impulsion (type ouvert de collecteur), appui 0 | sortie de signal d'onde 50kHz rectangulaire ; 1 terminal de sortie de relais (le deuxième relais est une option) 2 terminaux de sortie analogique, appui 0 | sortie 20mA actuelle ou 0 | sortie de tension 10V ; Carte d'option : 4 terminaux de sortie numérique |
|
| Protection | Référez-vous au chapitre 6" dépannage et contre-mesures » pour la fonction de protection | |
| Environnement | Emplacement d'installation | D'intérieur, aucun lumière du soleil directe, poussière, gaz corrosif, gaz combustible, fumée d'huile, vapeur, égouttement ou sel. |
| Altitude | 0-3000m.inverter sera sous-sollicité si l'altitude un plus haut than1000m et le courant de sortie évalué réduiront de 1% si augmentation d'altitude de 100m | |
| Température ambiante | -10°C~ +40°C, (sous-sollicité si la température ambiante est entre 40°C et 50°C) diminution évaluée maximum de courant de sortie 50°C de 1,5% si augmentation de la température par 1°C | |
| Humidité | Moins que 95%RH, sans condensation | |
| Vibration | Moins de 5,9 m/s2 (0,6 g) | |
| Température de stockage | -20°C | +60°C | |
| D'autres | Installation | Armoire fixée au mur et contrôlée par le plancher, transmurale |
| Niveau de protection | IP20 | |
| méthode de refroidissement | Refroidissement à air forcé | |
| EMC | CE ROHS |
Filtre interne d'EMC Se conforme à EN61800-3 Catégorie C3 3ème environnement |
Remplacez l'application célèbre de vfd de marques en général.
Image d'application de VEIKONG VD500 :
| Arrangement de fonction de protection d'entraînement de 23 groupes | ||||
| P23.00 | Option de contrôle de tension de barre omnibus courant continu |
Ø Unit'digit : Contrôle de stalle de surtension Ø la fonction de stalle de surtension limite la quantité d'énergie produite par le moteur en prolongeant le temps de décélération ou même en augmentant la vitesse, évitant la surtension du côté de C.C et rapportant des défauts de surtension Ø la fonction de stalle de sousvoltage réduit la puissance de moteur ou réduit la puissance du moteur ou la transforme en opération de production d'électricité pour éviter le défaut de sousvoltage du côté de C.C. Ø la fonction de stalle de sousvoltage est employé quand la qualité d'approvisionnement de puissance d'entrée est pauvre (la tension d'alimentation électrique flotte de haut en bas ou la puissance courte sporadique est suspendue), et il est nécessaire de continuer l'inverseur à courir autant que possible. |
01 | ★ |
| P23.01 | Seuil de stalle de surtension | niveau 220V : 320V~400V niveau 380V : 540V~800V niveau 480V : 650V~950V |
Dépendez | ★ |
| P23.02 | Seuil de sousvoltage | niveau 220V : 160V~300V niveau 380V : 350V~520V niveau 480V : 400V~650V |
Dépendez | ★ |
| P23.03 | Rapport de stalle de surtension | 0~10.0 | 1,0 | ☆ |
| P23.04 | Rapport de stalle de sousvoltage | 0~20.0 | 4,0 | ☆ |
| P23.05 | Seuil de voyage de sousvoltage | niveau 220V : 160V~300V niveau 380V : 350V~520V niveau 480V : 400V~650V |
Dépendez | ★ |
| P23.06 | Défaut de sousvoltage détectant le temps | 0.0s~30.0s | 1.0s | ☆ |
| P23.07 | Limite actuelle rapide | 0 : Handicapé 1 : Permis |
1 | ★ |
| P23.10 | Valeur de détection de survitesse | 0.0%~120.0% fréquence maximum | 120,0% | ☆ |
| P23.11 | Période de détection de survitesse | 0.0s~30.0s0. : armature | 1.0s | ☆ |
| P23.12 | Valeur de détection de déviation trop grande de vitesse | 0.0%~100.0% (fréquence évaluée de moteur) | 20,0% | ☆ |
| P23.13 | Valeur de détection de déviation trop grande de vitesse |
0.0s~30.0s 0,0 : armature |
0.0s | ☆ |
| P23.14 | Période de détection de perte de phase d'entrée |
0.0s~30.0s 0,0 : interdit |
8.0s | ☆ |
| P23.15 | Détection de déséquilibre de perte de phase de sortie | 0%~100% | 30% | ☆ |
| P23.18 | Sélection 1 d'action de protection de défaut | Le chiffre de l'unité : perte de phase d'entrée 0 : côte à arrêter 1 : Arrêt émergent 2 : Arrêt selon le mode d'arrêt 3 : Continuez à courir Ten'unit : défaut auto-défini par utilisateur 1 mêmes que le chiffre de l'unité Hundred'unit : défaut auto-défini par utilisateur 2 mêmes qu'Unit'digit L'unité de Thousand : défaut de communication mêmes que le chiffre de l'unité |
0000 | ☆ |
| P23.19 | Sélection 2 d'action de protection de défaut | Le chiffre de l'unité : surcharge de moteur 0 : Côte à arrêter 1 : Arrêt émergent 2 : Arrêt selon le mode d'arrêt 3 : Continuez à courir Ten'unit : surchauffe de moteur même que l'unit'digit Hundred'unit : déviation trop grande de vitesse même que l'unit'digit L'unité de Thousand : moteur au-dessus de vitesse mêmes qu'Unit'digit |
0000 | ☆ |
| P23.20 | Sélection 3 d'action de protection de défaut | Le chiffre de l'unité : Le retour de PID a perdu pendant de suite 0 : Côte à arrêter 1 : Arrêt rapide 2 : Arrêt selon le mode d'arrêt 3 : Continuez à courir Ten'unit : Réservé même que l'unit'digit Hundred'unit : réservé même que l'unit'digit thousand'unit : réservé même que l'unit'digit |
0000 | ☆ |
| P23.21 | Sélection 4 d'action de protection de défaut | Le chiffre de l'unité : perte de phase de sortie 0 : Côte à arrêter 1 : Arrêt rapide 2 : Arrêt selon le mode d'arrêt Ten'unit : Défaut d'EEPROM 0 : Côte à arrêter 1 : Arrêt rapide 2 : Arrêt selon le mode d'arrêt 3 : Continuez à courir L'unité de Hundred : Défaut de carte de PAGE (réservé) 0 : Côte à arrêter 1 : Arrêt rapide 2 : Arrêt selon le mode d'arrêt 3 : Continuez à courir L'unité de Thousand : outre du défaut de charge 0 : Côte à arrêter 1 : Arrêt rapide 2 : Arrêt selon le mode d'arrêt 3 : Continuez à courir |
0000 | ☆ |
| P23.24 | Remise de défaut | Définissez selon le peu : bit0-undervoltage ; surcharge d'inverseur de bit1- surchauffe de bit2-inverter ; surcharge de bit3-motor surchauffe de bit4-motor ; bit5-user'fault 1 user'fault 2 de bit6- ; bit7~15 a réservé |
0 | ☆ |
| P23.25 | Source de défaut pour la réinitialisation automatique | Définissez selon le peu : bit0-overcurrent pendant l'accélération ; bit1-overcurrent pendant la décélération bit2-overcurrent pendant la vitesse constante ; tension de bit3-over pendant l'accélération bit4-overvoltage pendant le deceleratoin ; bit5-overvoltage pendant sousvoltage de bit6-inverter ; perte de phase de bit7-input surcharge de bit8-inverter ; surchauffe de bit9-inverter surcharge de bit10-motor ; surchauffe de bit11-motor bit12-user'fault 1 ; bit13-user'fault 2 bit14-Reserved ; bit15-Reserved |
0 | ☆ |
| P23.26 | Temps de réinitialisation automatique de défaut | 0~99 | 0 | ☆ |
| P23.27 | Remise fautive d'action de sortie de Numberic | 0 : Handicapé 1 : Permis |
0 | ☆ |
| P23.28 | Temps d'intervalle de réinitialisation automatique de défaut | 0.1s~300.0s | 0.5s | ☆ |
| P23.29 | Temps de réinitialisation automatique de défaut dégageant le temps | 0.1s~3600.0s | 10.0s | ☆ |
| P23.30 | Sélection fonctionnante continuante de fréquence quand voyage | 0 : Course à la fréquence actuelle 1 : Course à la fréquence setted 2 : Course à la fréquence supérieure de limite 3 : Courez à la fréquence de limite inférieure 4 : Course à la fréquence de sauvegarde anormale |
0 | ☆ |
| P23.31 | Fréquence de sauvegarde anormale |
0.0%~100.0% (fréquence maximum)
|
5,0% | ☆ |
